今回からBlenderのモデリング機能について見ていきたいと考えています。私自身が普段使用しているMetasequoiaの機能と比較するような形で進めて行きたいと思います。
今回は、一番わかりやすそうな基本図形の作成を通して、「オブジェクト」について見ていきます。
まずは、基本図形作成のコマンドです。

Metasequoiaでは、「コマンド」パネルで「基本図形」を選択し、表示される基本図形サブパネルで9種類の中から作成する形状を選択し、「作成」ボタンを押します。

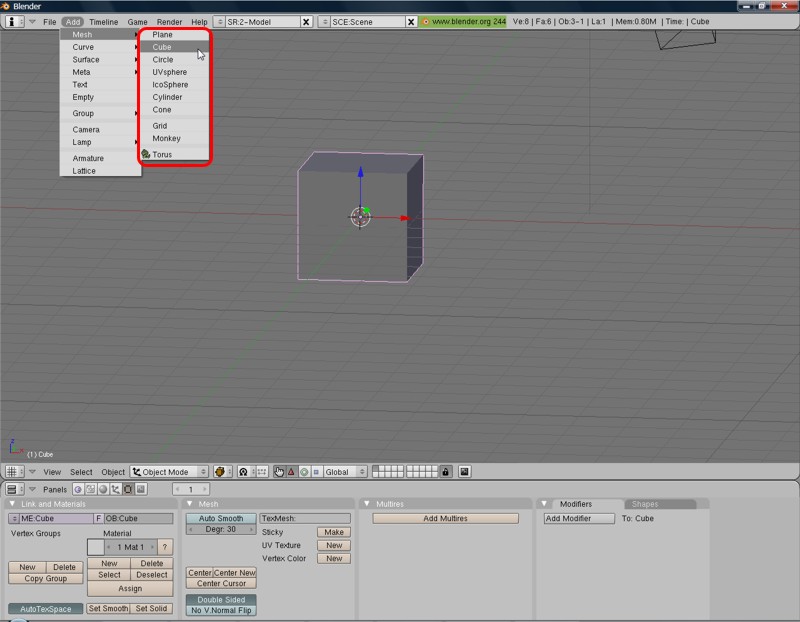

Blenderでは、3D View上で「スペース」キーを押して表示されるメニューから「Add」-「Mesh」まで選択すると、その先のサブメニューに基本図形が表示されますので、その中から作成したいものを選択します。トップメニューにも同じものがありますので、そちらの方が分かりやすいかもしれません。
pic070826_36.jpg pic070826_37.jpg

作成できる図形の種類は以下の通りです。
●Meatasequoia
平面、直方体、球、円筒、ドーナツ型、筒、円錐、角の丸い直方体、角の丸い円筒

●Blender

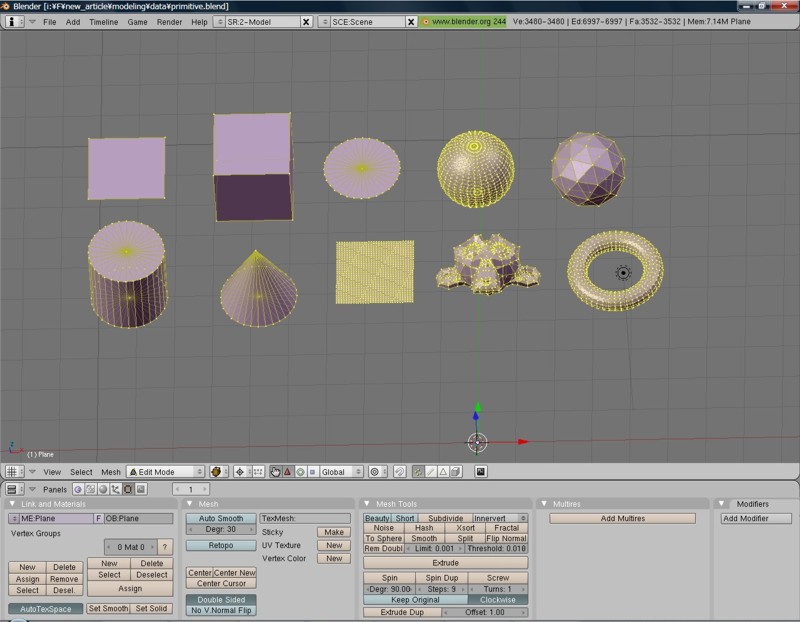

Plane、Cube、Circle、UVSphere、Icosphere、Cylinder、Cone、Torus、Grid、Monkey

各図形には作成時に分割数などの指定ができますが、詳細については省略します。英語マニュアルの「Mesh Primitives」に詳しい説明が書かれています。

基本図形を作成するコマンドそのものは、どちらもそれほど違いませんが、いくつか違っている点には注意する必要があります。

まず、基本図形の作成される座標位置についてです。
Metasequoiaでは、基本図形サブパネルに「X」「Y」「Z」のオフセット指定があり、そこで基本図形が作成される位置を指定できます。

Blenderには「3Dカーソル」というものがあり、基本図形はこの3Dカーソルを中心として作成されます。3D View上でマウス左クリックすると、3Dカーソルの位置が移動します。
pic070826_40.jpg pic070826_41.jpg

どちらも起動直後のデフォルト状態では、座標原点の位置に作成されます。

次に注意が必要なのは、基本図形の向きについてです。
Metasequoiaでは、ワールド座標の座標軸にあわせて形状が作成されます。

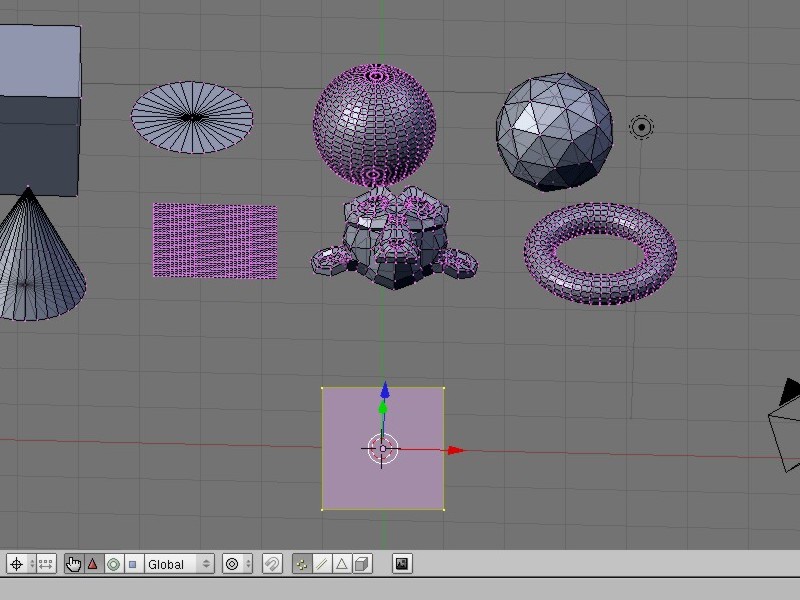

Blenderでは、3D Viewの向きにあわせて作成されます。このため、3D Viewの視点がななめを向いた状態で作成すると、図形が回転された状態で作成されてしまいます。
pic070826_10.jpg pic070826_11.jpg


ここで、本題のオブジェクトについての話に進みたいと思います。

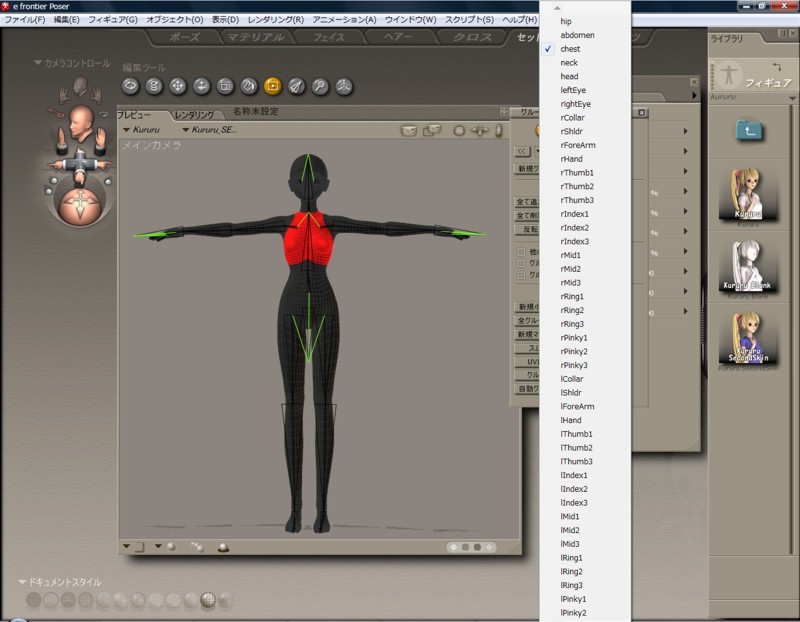

「オブジェクト」と書くと、なんとも抽象的で、何のことを指しているのかわかりにくいかもしれません。もう少し具体的にいうと、Poserで使用するWavefrontOBJファイルで、面のグループとなるものです。Poserでは頭部、手、足などの各パーツを面が分離した状態で形状を読み込んで、間接を曲げたときにその部分がなめらかに曲がるように自動的に処理しています。

Poser用のモデルを作成するには、このグループ分けを処理できることが必要です。そして、MetasequoiaやBlenderではこのようなグループを、一つのオブジェクトとして扱います。
pic070826_13.jpg pic070826_12.jpg

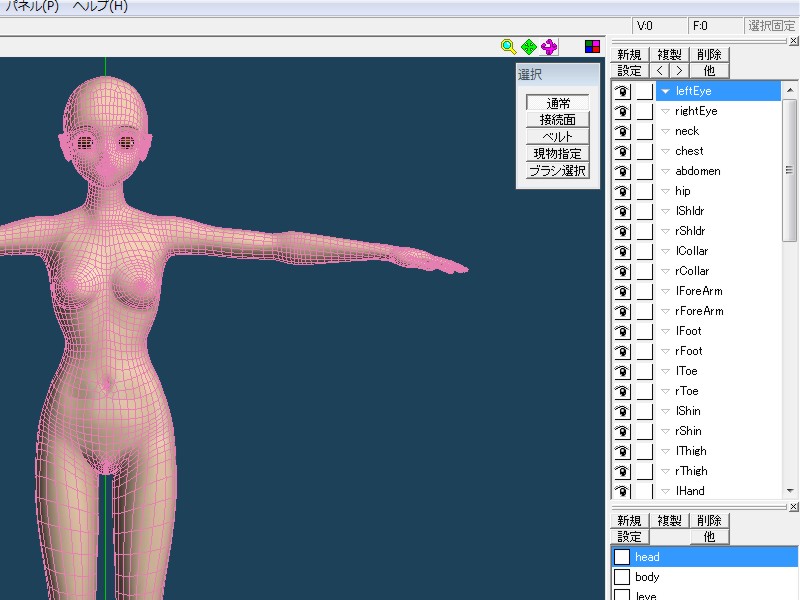

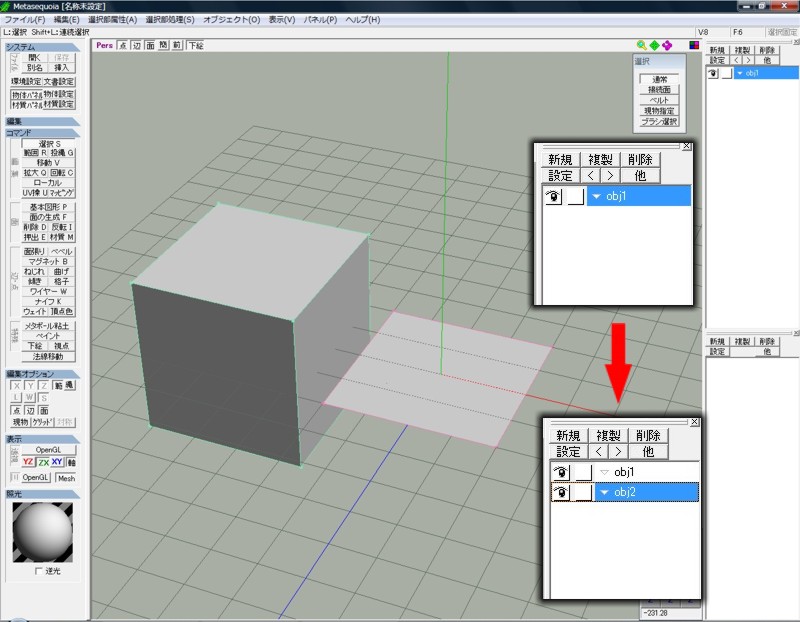

Metasequoiaでは、特に指定しないと、現在選択されているオブジェクトの一部として形状が作成されます。

基本図形サブパネルの「詳細設定」で「新規オブジェクトとして作成」にチェックを入れると、基本図形はそれぞれ新しいオブジェクトとして作成されます。
pic070826_15.jpg pic070826_16.jpg

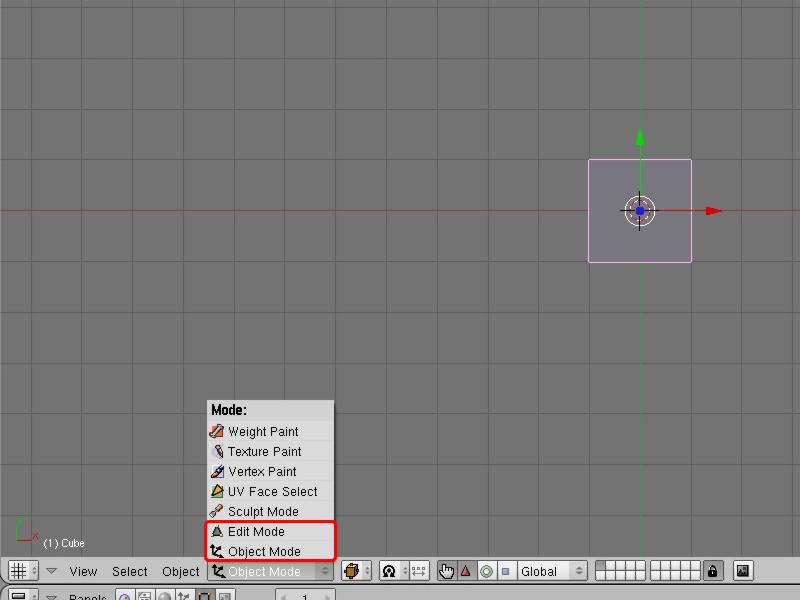

Blenderでは、オブジェクトに関連して「Object Mode」「Edit Mode」という2つのモードがあります。

「Object Mode」では、頂点編集ができません。「Edit Mode」では、「Object Mode」で選択した一つのオブジェクトだけを頂点編集できるようになります。

基本図形の作成は「Object Mode」「Edit Mode」のどちらでも実行できますが、どちらで行うかによってオブジェクトの作成され方が違ってきます。
どのように違ってくるのかを説明しやすくするために、ここで「Outliner」という機能について説明させていただきます。

●Outliner
Blenderにも、Metasequoiaのオブジェクトパネルのようなオブジェクトを一覧表示させる機能があり、「Outliner」という名前がついています。英語マニュアルの「The Outliner」に詳しい説明があります。

Outlinerを表示させる場合、3D Viewを縦に分割して両方同時に見えるようにすると便利です。

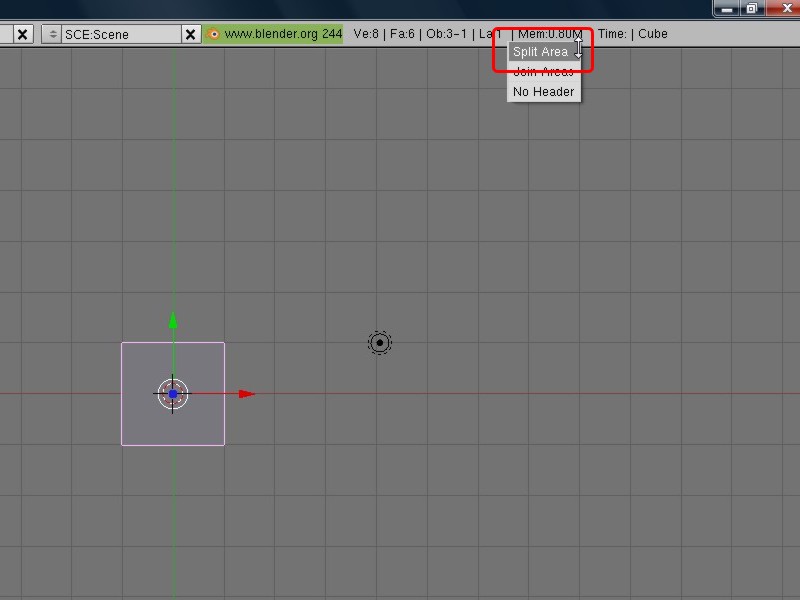

画面を縦に分割するには、3D Viewの上の境界部分でマウス右クリックし、表示されるメニューで「Split Area」をマウス左クリックで選択します。縦線が表示されますので、適当な位置でマウス左クリックで確定します。3D Viewが分離できたら、画面の左下のメニューでWindow Typeを「Outliner」に変更します。
pic070826_19.jpg pic070826_20.jpg

Metasequoiaのオブジェクトパネルと違って、カメラやライト、マテリアルなどもここに表示されます。ただのリストではなく、階層構造を表示するようになっていて、黒い三角形をマウス左クリックすると、下の階層が開きます。

Outlinerでは、以下のようなことができます。

リストの右のアイコンで設定
・目のアイコン :オブジェクトの表示、非表示の切り替え
・矢印のアイコン:編集可能、不可能の切り替え
・絵のアイコン :レンダリングされる、されないの切り替え

各オブジェクトをマウス左クリックすると、そのオブジェクトを選択します。
すぐ下の階層のメッシュデータを選択すると、オブジェクト選択と同時に「Edit Mode」に自動的に変わります。

残念ながら、階層構造の各データブロックを直接ドラッグアンドドロップで編集したりすることはできません。


Outlinerを表示させていると、基本図形を作成する際に「Edit Mode」「Object Mode」の違いがわかりやすくなります。
「Object Mode」で基本図形を作成すると、Metasequoiaで「新規オブジェクトとして作成」にチェックを入れたときと同じように、新しいオブジェクトとして形状が作成されます。

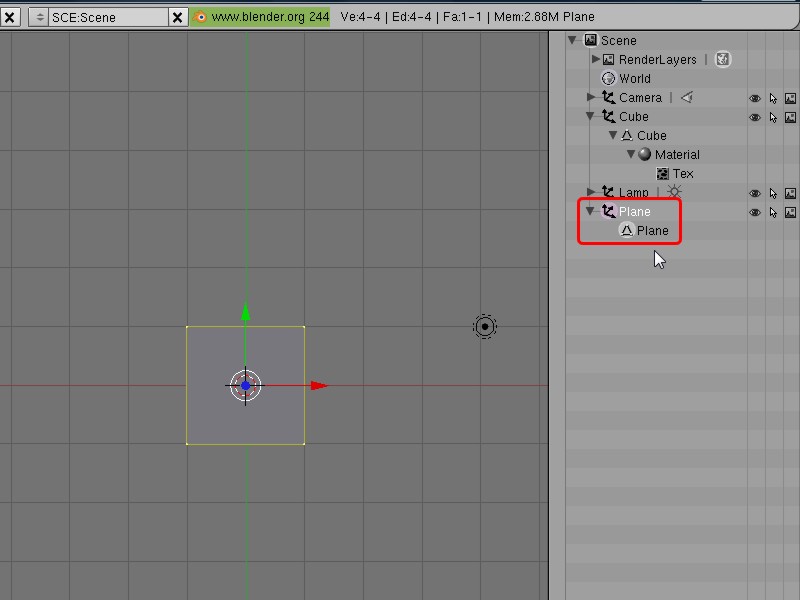

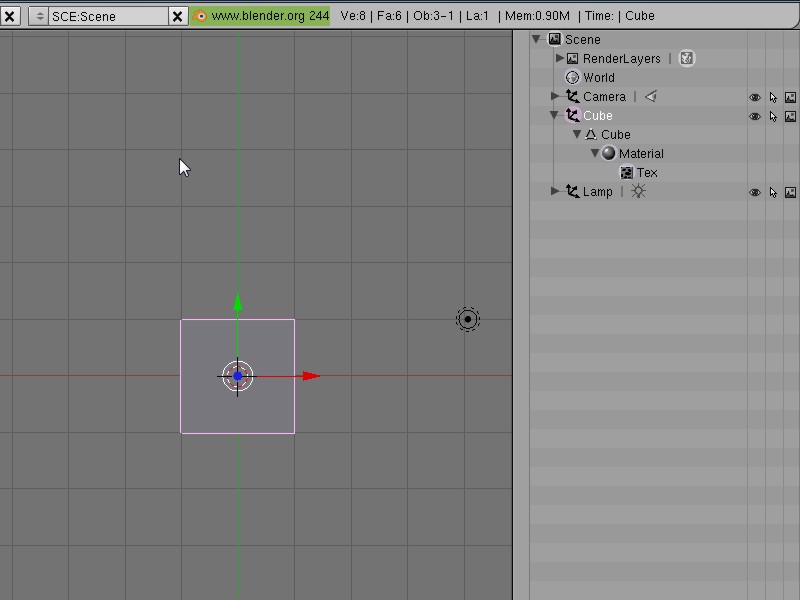

「Object Mode」で「Plane」を追加してみます。Outlinerに「Plane」というオブジェクトも追加されます。
pic070826_43.jpg pic070826_27.jpg

「Edit Mode」で基本図形を作成すると、現在編集中のオブジェクトの一部として形状が作成されます。
「Object Mode」で基本図形を作成した後は、自動的に「Edit Mode」になっています。現在編集中のオブジェクトは「Plane」です。この状態で「Cone」を追加してみます。

「Cone」作成後もOutlinerの表示は変化しません。作成された「Cone」は先ほど作成した「Plane」オブジェクトの一部となっています。

●オブジェクトの分離
Metasequoiaではカットアンドペーストを実行すると、オブジェクトから選択部分を分離できます。

Blenderでは、こんな感じになります。
現在、「Plane」オブジェクトの中の「Cone」が選択状態、「Plane」は非選択状態です。

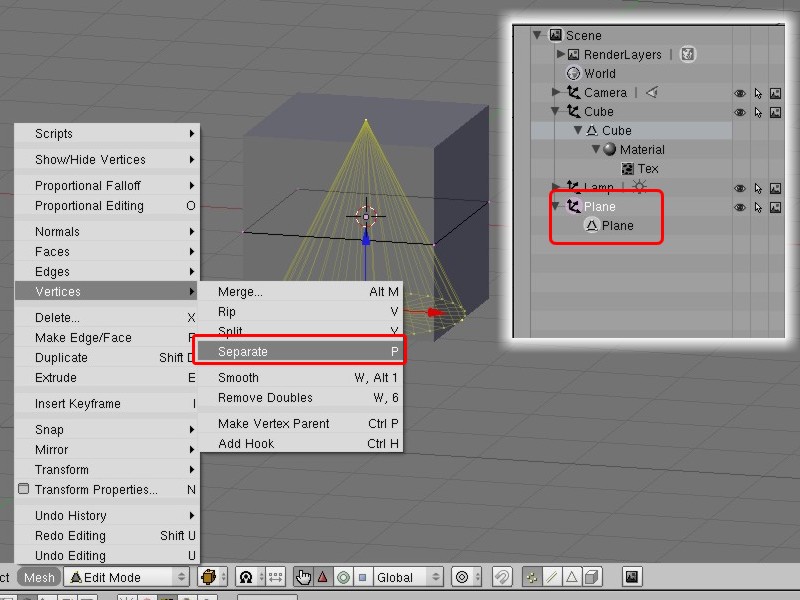

オブジェクトの中の選択部分のみを別オブジェクトとして分離するには、「Mesh」メニューから、「Vertices」-「Separate」を実行します。

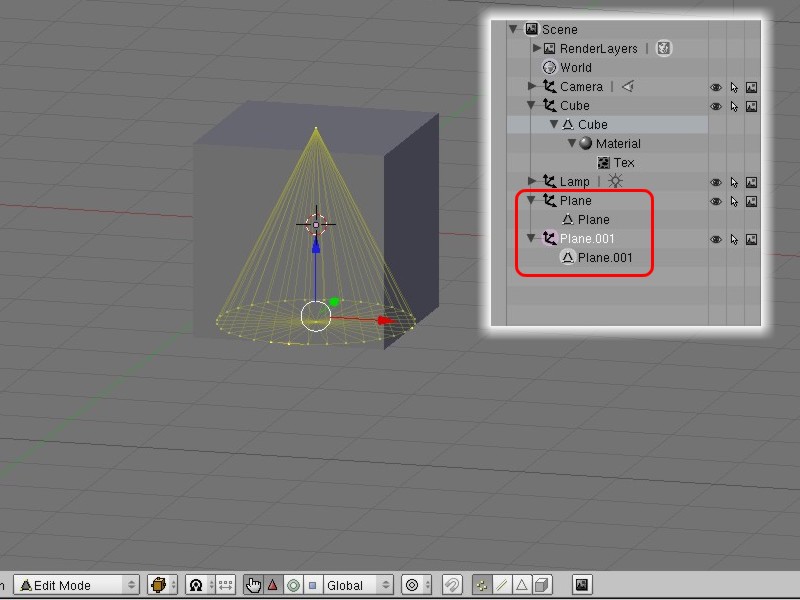

Outlinerで「Plane.001」という新しいオブジェクトが作成され、そこに「Cone」が移動します。

●オブジェクトの結合
Metasequoiaでは、オブジェクトパネルでのドラッグアンドドロップ操作で、複数のオブジェクトを一つのオブジェクトにまとめることができます。

Blenderでは、こんな感じです。
Outlinerで、オブジェクト(3本の矢印のアイコン)を「Shift」キーを押しながらマウス左クリックで選択することで複数選択できます。

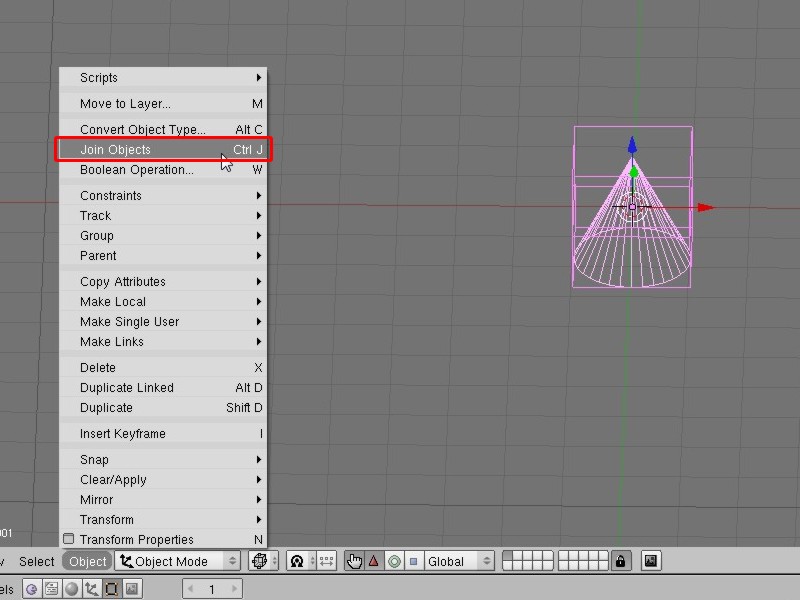

「Object」メニューから「Join Objects」を選択します。

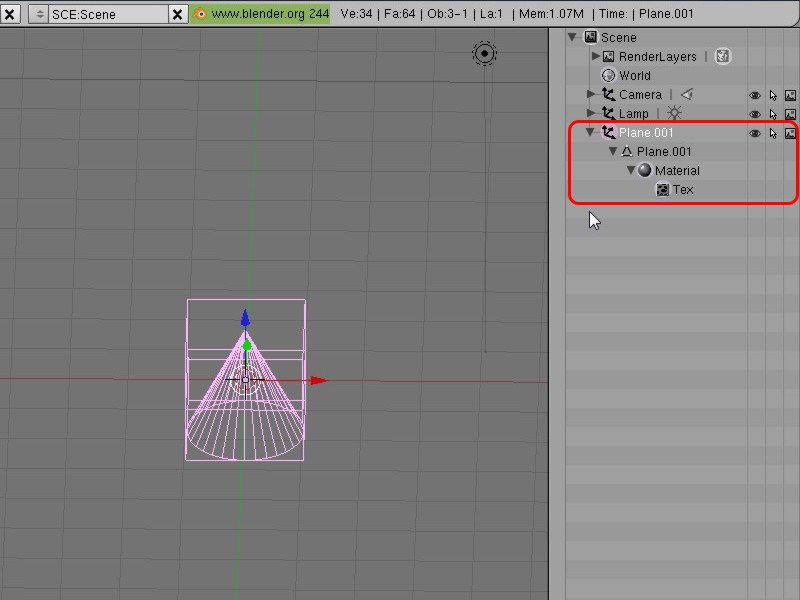

Outlinerで、一番最後に選択したオブジェクトに他のオブジェクトが結合されます。
pic070826_34.jpg pic070826_35.jpg

少し長くなりましたが、Blenderのオブジェクトについて少し記事を書いてみました。
Blenderではオブジェクト以外にも、レイヤー機能やVertex Group、オブジェクトのペアレント設定のためのグループなど、一見似たような機能がいくつかあり、少し分かりづらいかもしれません。
ただし、WavefrontOBJファイルにエクスポートしたときにグループとして扱うことができるのは、今回説明したオブジェクトとマテリアルだけのようです。
